當被測流體由流量計的入口流入流量計時，在流量計的入口和出口之間產生一壓差，該壓差推動刮板和轉子轉動。
LB型刮板流量計 工作原理
轉子每轉一圈就排出一定量的流體，通過計算轉子的轉動次數從而得到瞬時流量和累計流量。

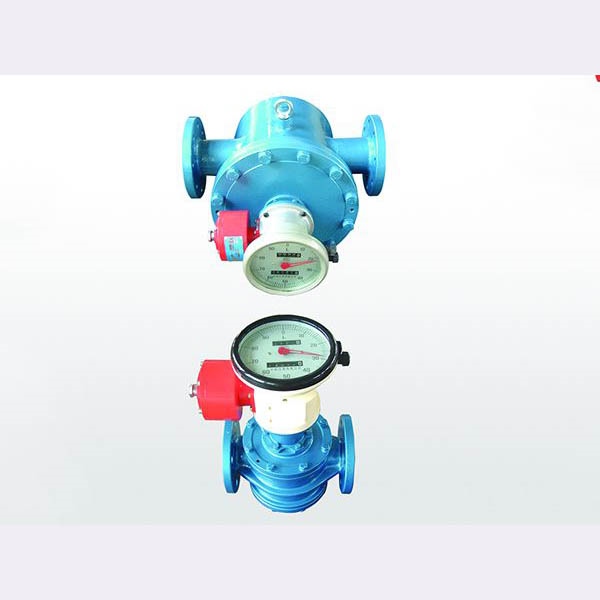

LB型刮板流量計介紹
一、特點及用途、使用范圍
LB型刮板流量計是容積式流量計，主要用于計量流過封閉管道的液體總量。
主要特點有：
1、計量精確度高、流量范圍大、重復性好；
2、轉動平穩、管道內流體無壓力波動，無振動；
3、精確度受被測介質粘度變化的影響較小；
4、單殼體結構簡單，體積小重量輕；雙殼體結構避免了因高壓使計量室變形，確保計量精度，亦可將內殼組件抽出進行維修或對管道沖洗、掃線、試壓；
5、可按需要配備各種計數器和發訊器，實現就地指示或將電信號遠傳；
6、流體狀態不影響計量精度，流量計前后不需直管段，減省占地和費用。
使用范圍:主要是對原油、汽、煤、柴油和化工、食品等無腐蝕性液體做商貿計量。
二、主要技術參數
1、公稱通徑、液體粘度、精確度等級及流量范圍：

精度等級	0.5	0.2
液體粘度（mPa.s）	>0.5～2	>2～6	>6～150	>0.5～2	>2～6	>6～150
公稱通徑	流量范圍（m3/h）
25	1.5～6	1～6	0.6～6	2～6	1.5～6	1～6
40	3.2～16	1.6～16	1.2～16	4～16	2～16	1.6～16
50	4～20	2～20	1.5～20	5～20	2.5～20	2～20
80	14～70	14～70	9～90	20～70	20～70	16～80
100	20～120	20～120	14～140	30～120	30～120	25～125
150	—	—	30～220	—	—	50～220
200	—	—	40～400	—	—	80～400
250	—	—	80～600	—	—	120～600
300	—	—	100～1000	—	—	200～1000

2、公稱壓力：0.6MPa ；1.0MPa；1.6MPa；2.5MPa；4.0MPa；6.3MPa。
3、液體溫度：-10℃～80℃。
4、壓力損失：0.1MPa（最大流量時）。
5、過載能力：允許在流量上限值120%的流量下運行不超過30分鐘。
6、指示器參數：

公稱通徑mm	現場指示總量	脈沖發訊器
指針型指示器	大字輪機械計數器	接收調整機構輸出	接收傳感器輸出
指針度盤	累計計數	復零計數	LPS－02	7887	容積/脈沖 L/1	每轉脈沖 γ-1	容積/脈沖（理論值） L/1	每轉脈沖 γ-1
累計計數	累計計數	復零計數
容積/轉 L/r	最小分度 L	容積/末位字 L	容積/末位字 L	容積/末位字 L	容積/末位字 L	容積 /末位字 L
25	10	0.1	10	10				0.01	100	0.0013544	100
40	100	1	100	100				0.1	100	0.0066115	100
50	100	1	100	100				0.1	100	0.0066115	100
80	100	1	100	100	10	10	10	0.1	100		100
100	100	1	100	100	10	10	10	0.1	100		100
150	100	1	100	100	100	100	100	0.1	100		100
200	1000	10	1000	1000	100	100	100	1	100		100
250	1000	10	1000	1000	100	100	100	1	100		100
300	1000	10	1000	1000	100	100	100	1	100		100

發訊器參數
三、環境條件
1、空氣溫度：-10℃～50℃。
2、空氣濕度：<90%。
3、大氣壓力：86kPa～106kPa。
4、無強烈振動，無強電磁場干擾。
5、外殼防護等級：相當于IP54（不防雨淋）。
